【爱家】智能家居系统

一、『爱家』智能家居系统特色

iHome—『爱家』智能家居系统，您的住宅电气的中枢神经系统，让您的住宅电气随时随地都在您的掌控之下，为您创造安全、舒适、方便、节能、智能、环保的科技居住环境。『爱家』智能家居系统把家庭电话通讯系统、家庭电气管理系统、电器智能控制系统融为一体，可以用一键遥控、定时事件管理、一键场景、电话远程、互联网远程等多种智能控制方式实现对全宅灯光及家电的智能管理与控制，让您自由掌控您家中的所有电气，享受比尔·盖茨式的数字科技生活。让你找回真正『爱家』的感觉！

（一）『爱家』智能家居系统拥有先进的网络结构

• 分布式网络控制系统（DCS）；
• 分布式智能现场设备，无需中央控制单元；
• 混合的通信媒介；
• 参考OSI七层模型；
• 极为方便的总线型拓扑结构；

（二）『爱家』智能家居系统具备巨大的拓展潜力

• 采用模块化的设计，具有很强的可扩充性；
• 是整体的解决方案，并允许用户逐步购置到位；
• 全无线、双向通讯、免布线；
• 开放的网络协议，便于连接第三方设备；
• 与安防模块的无缝接口，易于实现防盗/报警/监控/门禁/老人监护；
• 拓扑结构简单、布线方便、扩展方便；
• 整个系统不会依赖于某台“主机”，具有更好的容错性；
• 节点间可以执行相互的控制，因此，在任何一个地方都可以实现“集中控制”的功能，给用户带来更多便利；
• 加上触摸屏终端等节点，就可以具备中央控制系统的所有功能；

二、『爱家』智能家居统系框图及说明

（一）『爱家』智能家居系统框图

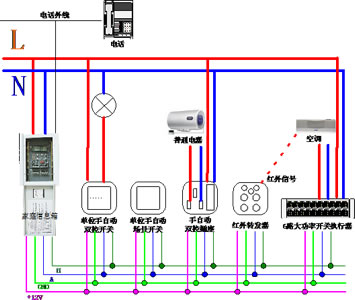

 图1 『爱家』智能家居系统框图

（二）『爱家』智能家居系统说明

本系统手自动双控开关和手自动双控插座，与同类产品相比，具有极高的稳定性和超长的寿命。即使自动控制失灵，手动开关可仍旧工作。
手自动场景开关可以控制所编辑场景的所有设备，最多可编辑16个动作。如一键关闭所有电路，或开启和关闭特定电器等。
红外转发器可以手自动控制目前所有的空调。红外转发器本身有4个按键，当在家又找不到遥控器时也可以直接按下按键来控制空调。
4路大功率开关执行器安装在配电箱内，用来控制功率超过2000KW的空调。如果是小功率空调也可以直接接在手自动插座上。

三、『爱家』智能家居产品功能模块

（一）功能模块分类

智能家居系统中，有着众多类型的模块。抽象起来，几乎所有的节点不外乎是具备“输入功能”、“输出功能”、“逻辑自动控制功能”的特性。

图2 智能家居系统的基本构成形式

从图2可以看出，家庭自动化系统中，每个节点要么充当与用户交互的“输入单元”，要么执行具体控制功能的“输出单元”，要么是两者兼备；或者，作为“逻辑控制单元”（不经过用户交互，能自动根据条件、规则来充当一个“指挥者”）。按照这种分类依据，可将『爱家』智能家居系统产品分类如下。

• 信号输入单元：采集用户或传感器的输入，如按键面板等；
• 驱动输出单元：执行开关量、调光、红外发射等类型的输出；
• 集成控制器：同时具备“输入单元”和“输出单元”两者的功能；
• 特殊单元：智能电话、时钟模块等、红外学习模块等设备；
• 功能附件：遥控器、总线转换器、网络电源等附属设备；
• 安装配置辅助单元：总线插座、配置软件等。

详细分类见下表1：

表1『爱家』智能家居产品功能模块分类列表

因为模块比较多，下面重点介绍一些比较重要的模块，如智能电话控制器、单位手自动场景开关、红外发射器等模块。

（二）单位手自动双控场景开关IHA-Q021（信号输入单元）

单位手自动双控场景开关IHA-Q021是标准的输入单元，用户可以通过它设置1位场景（1位场景最多包括16条动作，或者整个IHBus网络中所有节点全部开启、关闭），从而控制IHBus总线上的一系列设备。

控制场景时，按一下按键，自动弹起。在弹起的瞬间马上运行场景包含的动作。
单位手自动双控场景开关面板，主要安装在玄关或者卧室开关处，标准86底盒安装。可以实现温馨的“到家模式”、“离家模式”或者“会客模式”场景之间的快速切换。同时场景开关的场景也可以通过电话远程遥控。

（三）4/6路大功率开关执行器IHA-P024/6（驱动输出单元）

4/6路大功率开关执行器IHA-P024/6（导轨安装）可实现对大功率空调（如立柜空调、中央空调）的开关控制，每回路最大功率为2000W。如果需要更大功率，可利用此开关输出控制交流接触器（导轨安装），可实现每回路最大功率5000W。该模块和交流接触器都安装在配电箱内的标准35mm导轨（DIN）上。
本模块配合场景开关面板对所连接的电器（中央空调等）进行网络化操作，主要为实现中央空调根据业主要求开或关。

（四）单位手自动双控开关IHA-S021（集成控制器）

单位手自动双控开关是标准的输入单元，用户可以通过它控制开关所构成的一个回路。本系统手自动双控开关，与同类产品相比，具有极高的稳定性和超长的寿命。即使自动控制失灵，手动开关可仍旧工作。
单位手自动双控开关面板IHA-S021，安装于需要实现远程控制的灯光或者电器（白炽灯、射灯、热水器、新风风机）开关处，标准86底盒安装。同时支持电器的现场手动开关控制与电话远程控制。

（五）手自动双控插座IHA-P021（集成控制器）

手自动双控插座IHA-P021安装于需要实现远程控制的电器（小功率空调、热水器、新风风机等）插座处，标准86底盒安装。主要为实现现场电器（空调、热水器、新风风机等）的电源根据业主要求开或关。

（六）红外转发器IHA-IF01（特殊单元）

开启空调时，不但需要接通电源，而且还需要发送开机的红遥控信号。本红外转发器IHA-IF01就是用来发送红外编码信号用以开启或关闭空调。可通过电话或者场景开关遥控。另外红外转发器有几个按钮，在家里找不到遥控器的时候，也可以当作遥控器使用，用来打开或关闭空调，使用非常方便。它具有通用性，因为它具有学习功能。使用前需要学习空调的开启和关闭红外编码。最多可以学习四组编码。学习空调的四种控制状态：制冷、制热、抽湿、关机。

具体操作如下：

1、学习制冷

首先在空调机遥控器上设置好想要的制冷状态如：模式——制冷、风速——高风、温度——23℃，设置好空调机遥控器后，按开/关键，关闭空调机遥控器。然后按下本遥控器输入键(INPUT)，扬声器发出：“制冷输入”音，此时将空调机遥控器对准本遥控器的黑色接收窗，按空调机遥控器的开/关键1次，此时刚才被设置好控制状态的遥控编码会发出，当本遥控器播报“叮咚”音时，表示学习成功。此时，电话空调遥控器的“制冷”功能学习了遥控器设置的制冷、高风速、 23℃。

2、学习制热

在空调机遥控器上设置想要的制热状态(操作过程同上)后关机，然后按电话遥控器的输入键(INPUT)，扬声器发出：“制热输入”音，将空调机遥控器的发射头对准电话遥控器的黑色接收窗，按空调机遥控器的开/关键1次，当电话遥控器播报“叮咚”音时，表示学习成功。此时电话遥控器学习到了空调机遥控器刚才设置的“制热”遥控码。

3、学习抽湿

首先设置抽湿状态后关机，然后按本遥控器输入键(INPUT)。扬声器发出：“抽湿输入”音，将空调机遥控器的发射头对准本遥控器的黑色接收窗，按空调机遥控器的开/关键1次，当本遥控器播报“叮咚”音时，表示学习成功。此时遥控器记录了“抽湿”遥控码。

4、学习关机

按下电话遥控器学习输入键(INPUT)，扬声器发出：“关机输入”音，此时将空调机遥控器（开机状态）的发射头对准电话遥控器的黑色接收窗，按空调机遥控器的开/关键1次，当电话遥控器播报“叮咚”音时，表示学习成功。此时，遥控器记录了“关机”指令。

（七）智能电话控制器IHA-T001（特殊单元）

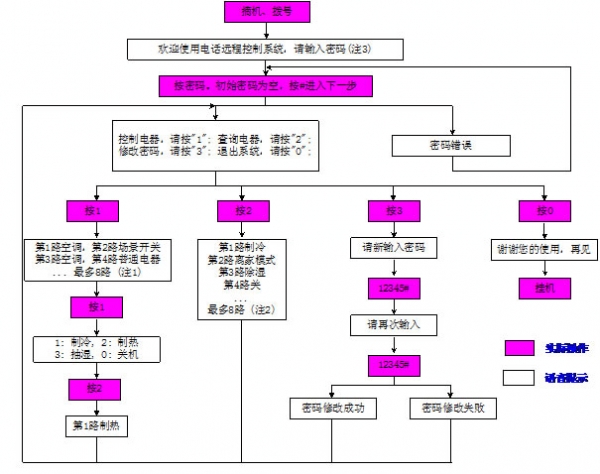

智能电话控制器具有如下功能。具体操作流程如图3所示。

• 具有密码认证功能，可防止非法遥控。
• 根据语音提示，远程遥控多种住宅场景或家电（空调、普通电器）。
• 根据语音提示，远程查询当前家中灯光、空调或普通电器工作状态。
• 安装在位于家庭信息箱内，大功率执行开关安装在强电配电箱中。

图3 电话远程控制器操作流程图



表2 注释列表



（八）iHome智能配置软件软件（安装配置辅助单元）

您需要通过“iHome智能配置软件”（以下简称IHA-CONF V1.0）对智能电话控制器进行配置。电话智能配置三步曲如下：

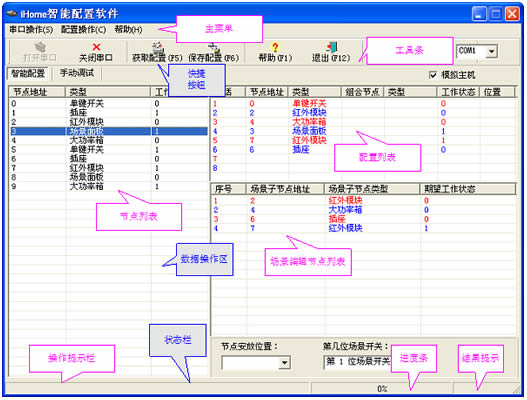

1. 第一步：连接总线转换器“IHBus/RS232”或者“IHBus/USB”模块到一头电脑串口或者USB口。如果是USB口，请安装USB驱动。将另一头插入到RJ45的插孔中。然后在计算机中，双击桌面上的“IHome智能配置软件”图标，马上弹出“主窗口”，如图4所示。
2. 第二步：“主窗口”如下图所示。单击【获取配置】快捷按钮，或者按【F5】键，本软件自动从IHBus中获取当前网络所有节点信息和主机当前电话配置信息。节点信息显示在“节点列表”中，电话配置信息显示在右边的“配置列表”中。通过拖动“节点列表”节点到“配置列表”实现配置方式，可以轻易实现电话配置。
3. 第三步：单击【保存配置】快捷按钮，或者按【F6】键，本软件将您的电话配置信息写入到主机中。到此，电话配置已完成。

“主窗口”主要分3个部分：工具条、数据操作区和状态栏。详细的软件配置方法，请参考IHA-CONF V1.0的在线帮助文档。

 图4 iHome智能配置软件主窗口
